今天我们一起来学习自动喷水灭火系统中的几个相似点！

一、“防护冷却系统”和“起防护冷却作用的水幕系统”

1.防护冷却系统

  ①喷头采用闭式喷头。喷头设置高度不应超过8m；当设置高度为4m~8m时，应采用快速响应洒水喷头；

  ②喷头设置高度不超过4m时，喷水强度不应小于0.5L/（s·m）；当超过4m时，每增加1m，喷水强度应增加0.1L/（s·m）；

  ③喷头设置应确保喷洒到被保护对象后布水均匀，喷头间距应为1.8m~2.4m；喷头溅水盘与防火分隔设施的水平距离不应大于0.3m。

④当防火卷帘、防火玻璃墙等防火分隔设施需采用防护冷却系统保护时，喷头应根据可燃物的情况一侧或两侧布置；外墙可只在需要保护的一侧布置。

2.起防护冷却作用的水幕系统

①喷头采用水幕喷头，喷头设置高度不宜大于4m，但是特殊情况下，设置高度可以更高。

②喷头设置高度不超过4m时，喷水强度不应小于0.5L/（s·m）；当超过4m时，每增加1m，喷水强度应增加0.1L/（s·m），当超过9m时，喷水强度仍采用1.0L/（s·m）。

注意：以上两种起到防护冷却作用的系统，其系统类型完全不同（前者为闭式系统，后者为开式系统），喷头设置高度也不同（前者不能超过8m，后者高度无限制）。

二、“防火分隔水幕”和“防护冷却水幕”

水幕系统类别	喷头种类	喷水点高度	喷水强度[L/（s•m）]	喷头工作压力（MPa）

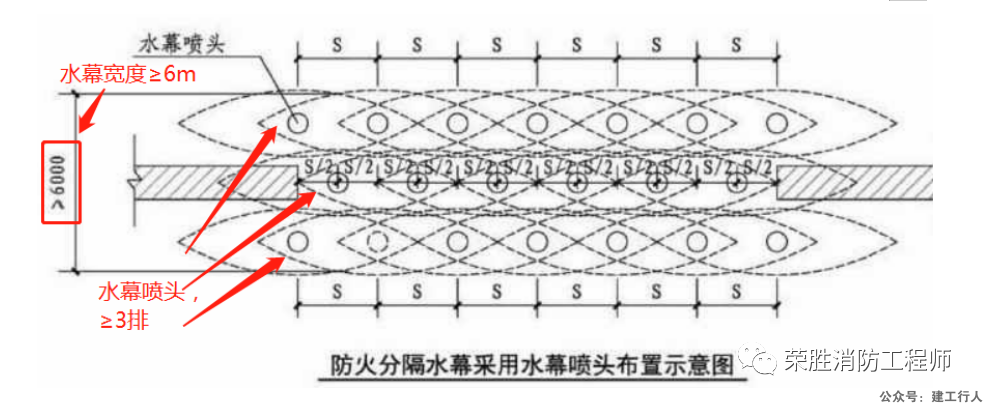

防火分隔水幕	开式喷头（≥2排）/水幕喷头（≥3排）水幕宽度≥6m	h≤12	2.0	0.1
防护冷却水幕	水幕喷头（宜单排）	h≤4（实际可无限制）	0.5（随高度增加，最大为1.0）



注意：水幕系统的防护冷却水幕和防火分隔水幕，喷水强度不同，采用的喷头类型及设置排数也不同，但是其喷头工作压力要求相同，均不应小于0.1MPa，不同于普通场所灭火用喷头的0.05MPa。

三、“氯化聚氯乙烯（PVC-C）管”及“消防洒水软管”

1.氯化聚氯乙烯（PVC-C）管

①设置场所：轻危险级或中危险级Ⅰ级，系统应为湿式系统，并采用快速响应洒水喷头。

②应用于公称直径不超过DN80的配水管及配水支管，且不应穿越防火分区。

③当设置在有吊顶场所时，吊顶内应无其他可燃物，吊顶材料应为不燃或难燃装修材料。

④当设置在无吊顶场所时，该场所应为轻危险级场所， 顶板应为水平、光滑顶板，且喷头溅水盘与顶板的距离不应大于100mm。

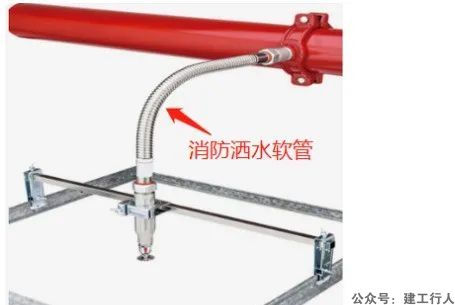

2.消防洒水软管

①设置场所：仅适用于轻危险级或中危险级Ⅰ级场所，且系统应为湿式系统。

②消防洒水软管应设置在吊顶内。

③消防洒水软管的长度不应超过1.8m。

注意：以上两种管，应用部位不同，前者用于系统配水管道，而后者用于连接配水支管和喷头；设置场所大致相同，均为轻危险级或中危险级Ⅰ级，并且为湿式系统。至于吊顶相关的，前者可设置在吊顶上面或下面，只是设置条件不同，但是后者只能设置在吊顶内。
