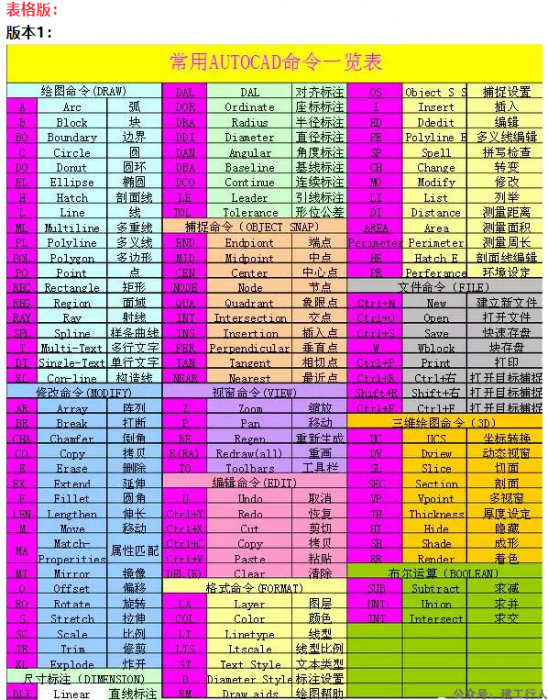

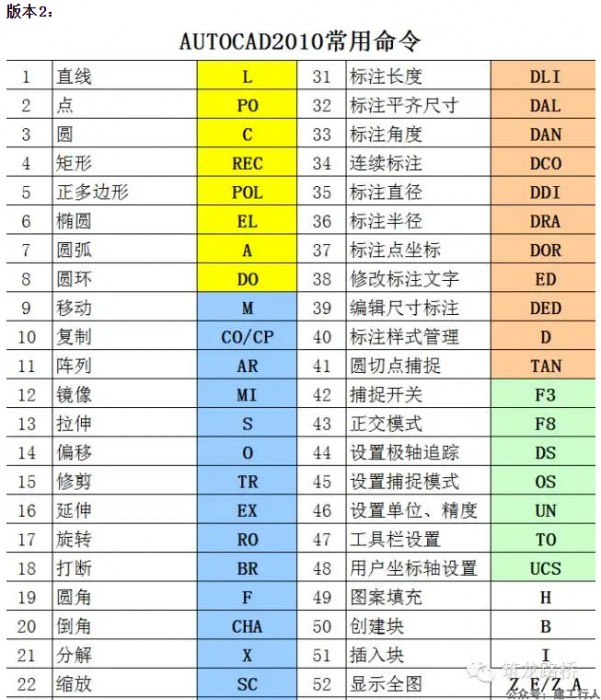

版本3：

工具名称快捷键功能说明
绘图工具
直线L画图用得最多的工具，用法也很简单，由于直线等命令使用频率最高但键位操作却很不方便，所以我们有必要更改它。
构造线XL无限延伸的直线，在标注等绘图时起辅助作用，虽然可以打印出来，但不作为作图主体使用。
多段线PL用处很大，填充时用此工具先创建边界可以避免机器分析填充区域的时间。用它计算面积和周长也很好用。还可以用它画箭头和粗线。
正多边形POL画图时很少用到它。属性是闭合的，可以设置全局宽度，用特性工具可以查询到创建的多边形面积和周长。
矩形REC常用工具，属性是闭合的，可以设置全局宽度，用特性工具可以查询到创建的多边形面积和周长。
圆弧ARC圆弧有很多种画法，默认是菜单里的第一种“三点”画圆法。
圆C常用工具，属性是闭合的，可以设置全局宽度，用特性工具可以查询到创建的多边形面积和周长。（改成CC是为了把C留给复制命令用）
修订云线revcloud用于作强调区域划分等用途，一般不经常用到。
样条曲线SPL用来创立形状不规则的曲线。
椭圆EL用来创建椭圆。
椭圆弧EL-a用来创建椭圆弧。
插入块I插入块时，在对话框的浏览栏中显示了本文件内的块，如果有很多用不到的块，可以执行PU 清楚命令清楚它，之后就不会显示了。
创建块B或WB用于在本文件内创建图块，W用于创建外部块文件。CAD2006创建之后的块双击可直接进行编辑，块编辑器的操作空间和模型空间一样，但默认是谈黄色的背景颜色，可以通过选项来修改成习惯的颜色。
点PO用于填充、等分线等作用，如果执行命令看不见，可以执行格式菜单下的点样式，加大点大小百分比。
图案填充H图案填充命令给出了建筑方面的大多数图例图案，但实际上，随着如今对制图美观度的提高，需要更多的图例，可以下载其它图例补充。对于一些复杂区域的填充，最好先用PL线或者BO命令创建边界再选取边界进行填充，会节省机器分析填充区域边界时间，如果填充区域里有文字，可以同边框一起选取文字，文字就不会被填充，而且文字周围还会留出一条空隙。CAD2006支持填充修剪功能。
渐变色GD二维制图用到渐变色这个命令很少，而三维制图绝大多用3Dmax等软件，所以这个命令基本荒废了。
面域REG是带物理性质的闭合区域，多用于三维操作，在二维当中，用于计算面积。
表格TB这个功能但操作起来并不是很方便，建议先用Eecel编辑表格然后复制，再执行CAD编辑菜单的选择性粘贴，选择CAD图元，实现表格转换。
多行文字MT多行文字用于编辑较多的文字，目前的2006版以模范了Word的许多样式，操作方便了许多。

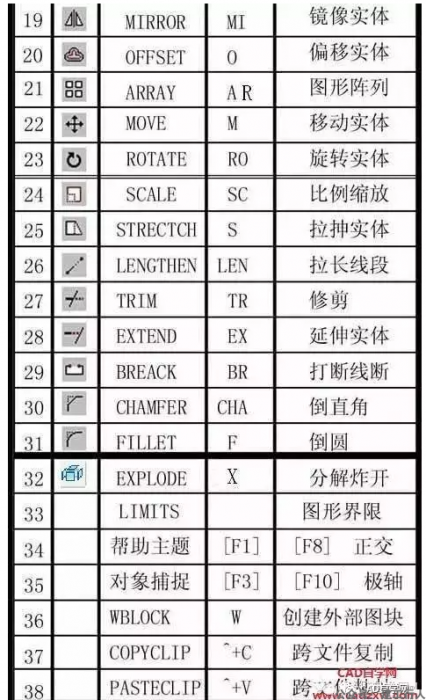

修改工具
删除E除了E命令，Delete键执行删除。
复制CO或CP由于复制命令使用较多，建议快捷键改成C，2006版本的复制命令默认情况下，可以连续复制，这是复制命令的一大革新。
镜像MI镜像如果需要删除原对象的，直接在镜像命令中执行删除，不用另外执行删除命令。
偏移O偏移可以使用除法功能，CAD不支持加、减、乘法运算。比如在两根100宽的竖线之间偏移出两根距离相等的线，我们可以执行偏移，在输入100/3，再拾取原线偏移两次，现在就生成了每个距离是33.3333的两根线了。偏移异形的多边型，需要多边形是闭合
阵列AR适合复制出比较复杂形状的图形，一般简单的可以复制命令完成的图形尽量用复制。
移动M由于移动命令用得比较多，原快捷键M操作起来并不便捷，建议改成左手边的V键或者左手边的其它键。
旋转RO有些情况下，我们需要复制并旋转一个物体，可以执行旋转命令，再在命令栏中根据提示选择复制C就可以了。由于旋转命令用得比较多，原快捷键RO操作起来并不便捷，建议改成单独的R键或者左手边的其它键。
比例SC在缩放比例时可以在命令栏使用除法功能，CAD不支持加、减、乘法运算。比如把一个80.25宽的图元，缩到50宽，可以在命令栏输入SC，再输入50/80.25，现在测量宽度，就是50宽了。如果是要放大100，就是100/80.25，这样可以把任意宽缩放到想要的宽度。
拉伸S灵活使用拉伸命令可以给大大提高作图效率。除块、组和外部参照之外的任何图形对象，觉得长了，短了都可以在图形对象的前、后、左、右和局部进行拉伸，还可以把这个命令理解成移动局部位置。
修剪TR执行修剪命令时使用F进行栏删除可以快速剪切对象，在2006版本中，修剪命令增强了修剪功能，可以用拾取框框选需要删除的部分，一次性可以删除对象，不象2004以前的版本，需要一根根线点击删除，方便了很多。
延伸EX如果延伸到的参照边没有那么长，可以在命令栏设置到延伸到边，一次设置以后仍有效。
打断—执行此命令可以打断线，并且打断形成的两个点连在一起。
打断于点BR执行此命令可以打断线，但打断之后两个点是分开的。
合并join 用于合并在一条直线方向上的两条相临线条。是打断的命令的反用法。
倒直角CHA可以倒出处两边不一样长的直角。
倒圆角F用倒角进行修剪线段有些情况下比剪切命令还要来得快些，把倒角的值设为零即可，倒圆角和倒直角都可以用，建议用圆倒角，因为在实际应用当中，倒圆角用得多些。
分解Ｘ分解块时，如果是块中包含了另外的块，需要多次执行此命令。

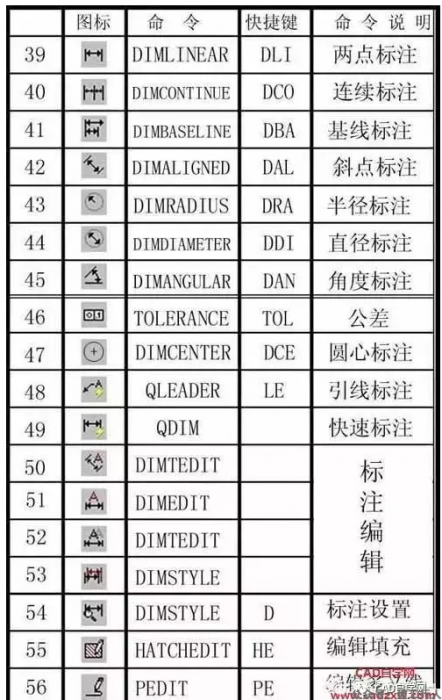

标注工具
线性标注DLI使用基线标注和连续标注之间需要先标注一条线性标注。
对齐标注DAL对齐标注可以标注水平和垂直线，也可以标注斜线，所以用快捷方式建议用这个标注，但的却缺点是拖动一端标注点，会旋转。
弧长标注DAR标注弧形的长度。
坐标标注DIMORD标注点的坐标。
半径标注DRA标注圆或圆弧的半径。
折弯标注JOG有些圆弧只有一小段而且狐度大，标半径的尺寸线如果全显示出来，就很难看，这时就应该用折弯标注。
直径标注DDI标注圆或圆弧的直径。
角度标注DAN标注两线之间的夹角。
快速标注QDIM选择标注点可以一次性生成这些点之间的标注尺寸，很快捷，使用率很高。
基线标注DBA使用基线标注时，需要先创建一个线性标注。
连续标注DCO使用连续标注时，需要先创建一个线性标注。
快速引线LEqleaper （LE）直线引线，leader （可创建曲线引线）。
形位公差TOL一般很少用它，不过有些公司用它来作材料标识符，我认为这是个很好的办法，比块的方法来得更灵活简便。
圆心标记DCE用来标记圆心点，显示为一个十字形，可以通过标注样式来更改十字形圆心标记的大小。
编辑标注DED用于更改标注文字或旋转标注文字及尺寸界线。
编辑标注文字dimtedit主要用于更改标注文字的对齐位置。
标注更新apply利用标注更新来快速更新标注，和格式刷类似，但只能刷新标注。
标注样式D标注样式的使用频率最高的可能是阿拉伯数字大小的设置了，一般建立100，50，30等样式代表相应的比例文字。

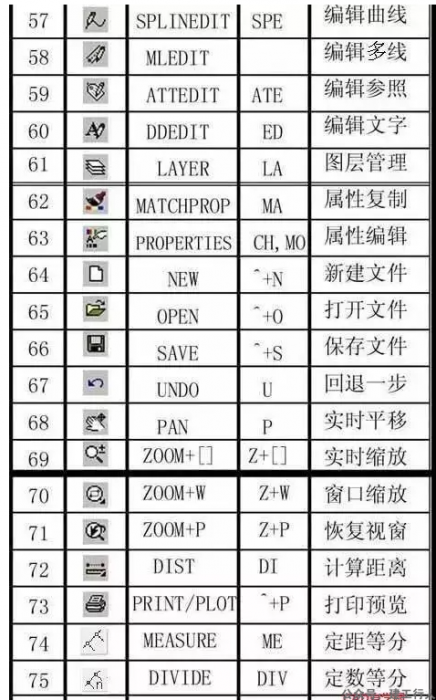

其它工具
单行文字DT单行文字的编辑功能很简单，只能处理简短的文字，不过用起来也很简洁，而我们绘图时的标注文字都很简短，所以经常用到它。
缩放Z随着CAD对鼠标缩放功能的加强，Z命令已经失去了往日的风采，不过用Z命令实时缩放还是有很多人在用。
多线ML用于画墙体等，一次性可以画出多条直线。默认情况下只有两条，可以随意设置这两条线的间隔，一般为240mm和120mm墙体厚度。
计算器QC（Ctrl+8）启动CAD里内置的计算器程序，用以计算各种类型的数据。
圆环DO几乎很少用到它，用也是通过圆偏移出来，所以可以忽略这个命令。
对象捕捉设置DS对象捕捉是CAD的特长，少了它CAD就残疾了，2006版的CAD新增添了动态输入的功能，也就是有些命令栏下的命令和数据跑到光标旁边了，不过有些人认为碍眼，在这里可以设置关闭。
选项OP几乎每个大型软件都有个类似的功能，就相当于windows之于控制面板。
强制对齐AL主要的用途是可以把一个任意角度的图形对齐到想要的位置。是旋转命令的很好补充，不需要输入角度就可以完成准确对齐
创建布局视口MV在布局空间建立新的视口，默认建立的矩形视口，当然也可以根据命令栏的提示创建多边形视口，也可以把已有的不规则闭合图形创建成视口。
创建闭合边界BO用这个工具可以很快很精准的创建闭合的边界，创建边界的主要作用是计算面积、周长和填充图案。
撤销前一删除OOPS撤销前一步的删除。注意只是撤销一步，这个命令在创建边界前用很管用，因为有些图形很杂可以暂时删去，免得计算多余的边界。删去之后再进行填充，填充完之后再用这个OOPS命令撤销刚才删除的图形。
测量清单LI或LS每画一个独立的几何对象，CAD都赋予了其的信息，用它来查看相关信息，一般我们用的多的是查看闭合图形的面积和周长。
清理PU清理以前使用过的并且目前没有关联使用的图块、标注样式、文字样子、图层等。一般在绘图过一阶段性之后执行它可以减少文件体积。
图层LA快速打开图层管理器。
颜色COL快速打开颜色管理器。
线型LT快速打开线型管理器。
线宽LW快速打开线型管理器。由于目前几乎都设置颜色打印，线宽的设置就用不着了。
测量距离DI测量两点之间的距离和这两点连线与水平线形成的夹角。起简要查询作用，绘图时比较常用到它来查看线的简要信息。
查询面积周长AA主要用于查询非多段线的闭合图形，如果是多段线属性的闭合图形（如矩形等），直接用LS命令就可以快速查询出来面积和周长了。
重生成模型RECAD作图时软件系统会自动降低显示线段以提高运行速度，有些圆看起来象多边形就是这个原因，执行这个命令可以显示完整
定数等分DIV这是一个很好用的命令，画图时常需要把一条线分成几份在画细部，用这个可以节约计算时间了。
定距等分ME有了上面的定数等分，定距等分的作用就不大了，用其来也没有定数等分便捷。
编辑多段线PE如果现有的线不是多段线，执行这个命令会提示你是否先合并成多段线。因此这个命令也用于合并直线成多段线。
编辑块定义BE执行这个命令，会弹出一个对话框，可以选择其中的一个块进行编辑。但一般情况下，我们对需要编辑的块进行编辑，双击它即可。
定义块属性ATT用于DIY图块，定义好属性的块可以一劳永逸，用起来也很方便，所以掌握它很有必要。
转入图纸PS在布局空间里进入模型操作时，有时需要转入到图纸层面上来，可以用双击，也可以用这个命令。
转入模型MS在布局空间里的图纸层面上操作时，有是需要转入到模型里操作，可以用双击，也可以用这个命令。
图形修复管理器DRM在操作时由于停电或者软件等因素导致软件关闭，可以利用该工具打开上一次自动保存的文件，自动保存的时间在选项里可以设置。
线型比例LTS有些虚线看起来象实线，就是因为线型比例没有设好，在模型空间里设置好的虚线转入布局空间也要重新设置比例。
对象捕捉开关F3有些虚线看起来象实线，就是因为线型比例没有设好，在模型空间里设置好的虚线转入布局空间也要重新设置比例。
正交开关F8打开和关闭正交
文字样式ST设置绘图的文字单位，在绘图时，常需要两三种大小类别的字体，最好先设好文字样式。随时切换样式，免得重复设置。
绘图单位UN设置绘图的单位。新建文档时选择公制会默认单位为毫米。
捕捉设置SN我们看到的十字光标是与XY轴同向的，也就是水平和垂直的，当我们在画有很多斜线的图形时，可以用捕捉模式命令设置光标成想要的角度，这样在执行偏移等命令时很方便，不用每次都输入斜线的角度，直接输入宽度就够了。
改变显示次序DR当两图形重合时，前者会覆盖后者的颜色，如果用颜色来印，会打印不出来，可以通过这个命令来显示你想看到的那个图形。它用点和Photoshop的图层一样。
射线RAY类似构造线，只是射线有一个开始点，向一端无限延伸，功能类似于构造线。
创建组G创建一个给定名称的组，可以包含块和单个图元。组和块有所区别，组不用炸开可以直接进行编辑，同时也支持复制等命令
鸟瞰视图AV弹出鸟瞰视图界面进行鸟瞰视图。
粘贴为块Ctrl+Shift +V可以把复制过来的非块文件粘贴成为块，同时这也是创建块的另一个方法，简便实用。
带基点复制Ctrl+Shift +C用带基点复制，可以方便在粘贴时捕捉准确位置，这个命令节省了复制后再移动位置的步骤。
文件切换Ctrl+Tab如果用CAD同时打开两个以上文件，这个命令可以在两个文件之间从前至后切换。加按Shift 可以反向切换。
显示隐藏命令栏Ctrl+9用于随时显示和隐藏命令栏。
特性Ctrl+1（CH或者PR也可打开）按第一次ctrl+1是打开，第二次是关闭。特性工具不但提供图形的所有信息，还可以批量操作，很便捷。
